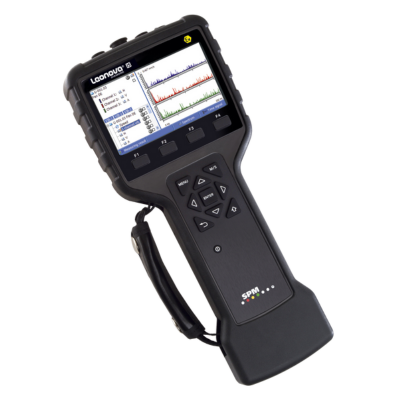

Leonova Diamond® - Eficiencia Única de monitoreo de condición
Leonova Diamond® es un potente instrumento portátil diseñado para la medición confiable de condición en ambientes industriales rudos. Ideal donde la eficiencia de la ruta de medición es una prioridad, combina técnicas de medición probadas y diagnósticos avanzados en un dispositivo robusto. Con una gama completa de métodos de medición sofisticados y capacidades de solución de problemas incorporadas, Leonova Diamond maneja eficientemente las características variables de la máquina y las condiciones de funcionamiento. La tecnología digital de vanguardia y el software cuidadosamente diseñado garantizan una adquisición y un procesamiento de datos superiores, mientras que hay disponible una versión intrínsecamente segura para zonas peligrosas.
Utilizando tecnologías HD patentadas, Leonova Diamond proporciona mediciones de vibraciones y pulsos de choque de alta precisión, produciendo espectros de gran nitidez incluso cuando las señales son débiles o enmascaradas por otras más fuertes - una ventaja decisiva para maquinaria compleja como cajas de engranajes. Parte de la línea Leonova de instrumentos portátiles y hermano de Leonova Emerald®, ofrece el máximo rendimiento de redimiento y confiabilidad en una única solución robusta.
Leonova Diamond el método de pulso de choque de alta definición (SPM HD®) para Rodamiento y un análisis avanzado de vibraciones de tres canales para el estado general de la máquina, entre muchas otras características. Véase más abajo.
Condición Del Rodamiento La Lubricación
Nota: Lea también sobre HD ENV® (más abajo) para Rodamiento .

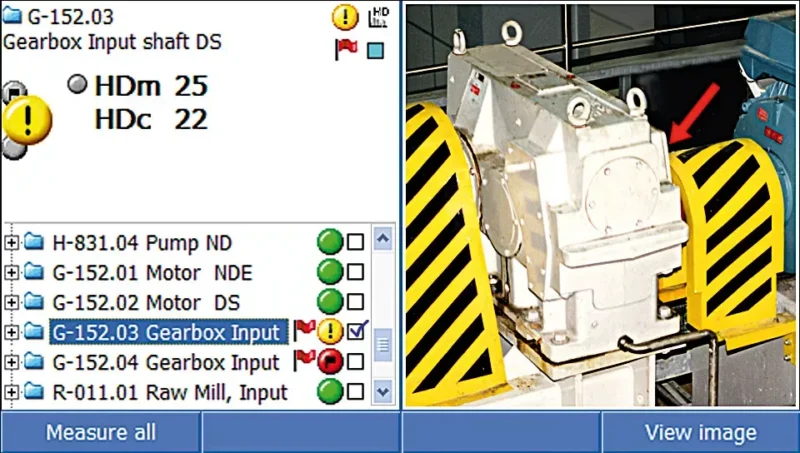

El Método SPM HD® (HDm/HDc)
El métodoSPM HD®es una evolución patentada del método Shock Pulse Method (SPM) que es menos sensible a las interferencias de otras señales y, por lo tanto, único en su capacidad para medir desde revoluciones muy bajas (rango de 0,1 a 20 000 rpm). El SPM HD se utiliza para confiable rápidos, sencillos y confiable del estado de funcionamiento de los rodamientos de elementos rodantes.
SPM Spectrum™

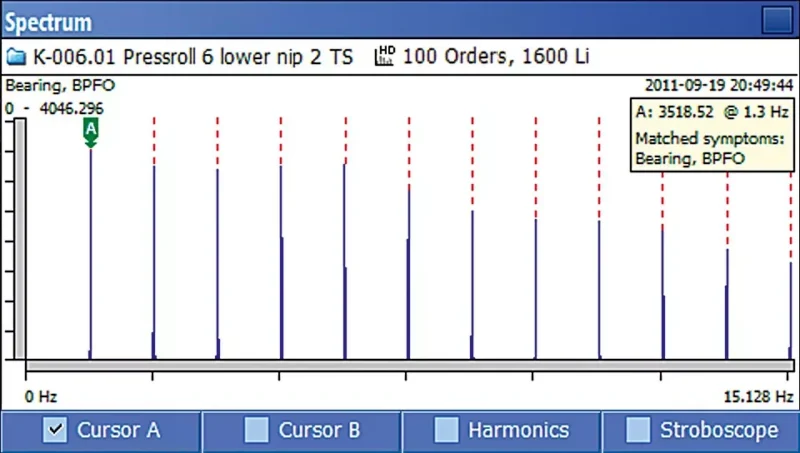

SPM Spectrum™se basa en una calidad de señal extraordinaria y una conversión A/D de 24 bits que proporciona una resolución extremadamente nítida y ayuda a determinar con gran precisión dónde se encuentra Rodamiento posible Rodamiento .
DBm/DBc
El método original de pulsos de choque se basa en dBm/dBc que cuenta la tasa de pulsos de choque entrantes por segundo y proporciona un valor para el nivel de alfombra de choque y un valor para el nivel máximo (picos).
LR/HR
El método LR/HR se desarrolló a partir del método original de impulsos de choque para el diagnóstico del estado de los rodamientos y permite un análisis preciso del estado de la película de aceite en la interfaz de rodadura.
Análisis De Vibraciones

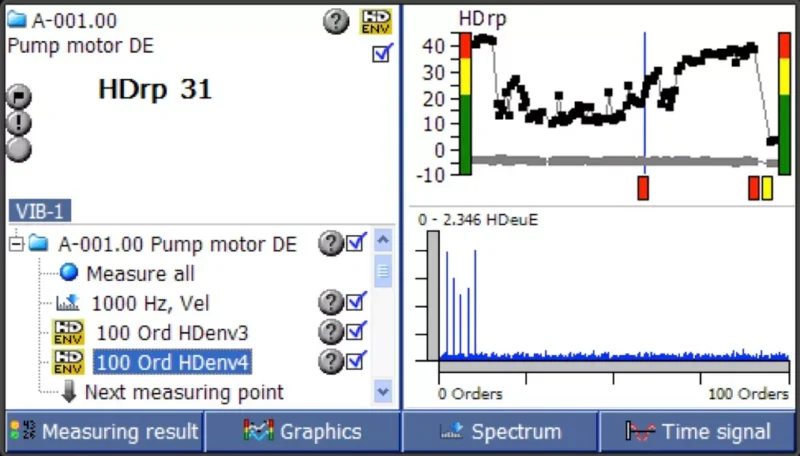

La Técnica HD ENV
HD ENV®es una técnica envolvente patentada que se utiliza para la detección temprana de eventos relacionados con impactos, como Rodamiento engranajes y Rodamiento . Hay varios filtros predefinidos disponibles para facilitar la selección, cada uno de ellos diseñado para detectar daños en diferentes etapas de fallo. El método utiliza algoritmos ingeniosamente diseñados para el procesamiento de señales digitales con el fin de obtener datos óptimos para el análisis de tendencias.
Gravedad De La Vibración Más Espectro FFT
La medición de la velocidad de vibración, la aceleración y el desplazamiento (gama de frecuencias de 0-40 kHz) de acuerdo con las últimas normas ISO 20816 ayuda a diagnosticar el estado general de la máquina. Además de las lecturas de vibración RMS, el instrumento muestra un espectro FFT, donde se identifican fácilmente los síntomas de desequilibrio, desalineación y debilidad estructural.

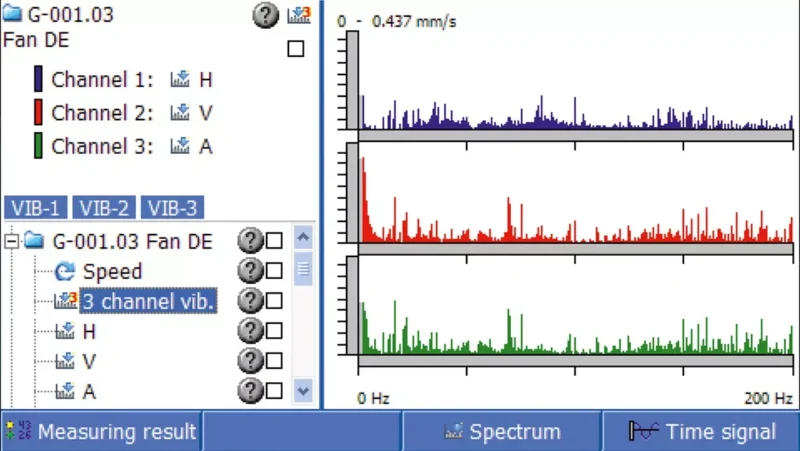

Análisis De Vibraciones De Tres Canales
La medición de vibraciones de tres canales permite estudiar el movimiento de la máquina en tres dimensiones observando la diferencia de los ángulos de fase medidos en los tres canales. Los tres canales miden simultáneamente, lo que supone un funcionamiento rápido y una evaluación rápida de las asignaciones.
EVAM

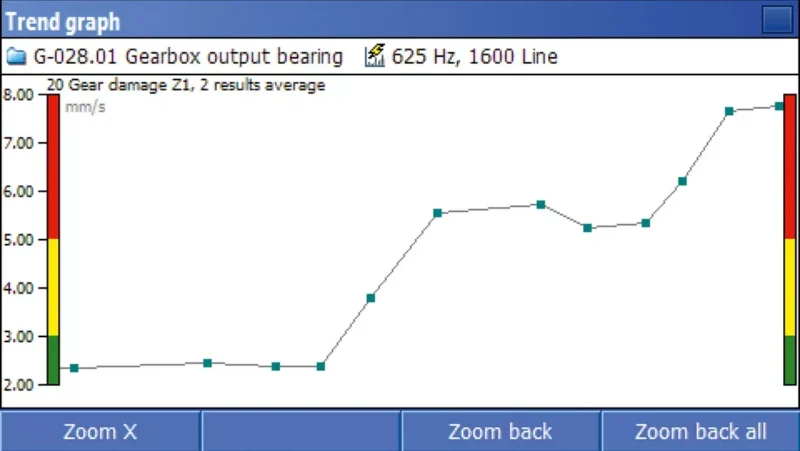

La técnica de medición EVAM (Evaluated Vibration Analysis Method, método de análisis de vibraciones evaluado) produce un espectro de hasta 25.600 líneas con zoom real, proporciona "síntomas de avería" de la máquina listos para usar, así como tendencias.
Cojinetes De Deslizamiento
Análisis Orbital

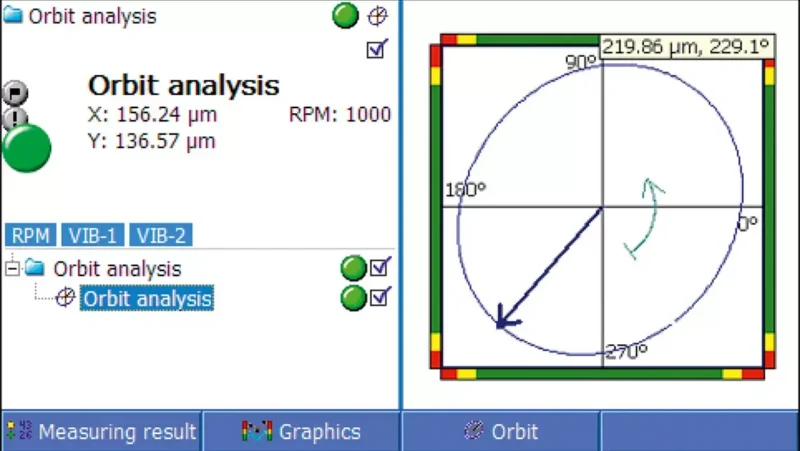

Para todas las máquinas con cojinetes de deslizamiento, la medición simultánea con dos transductores de vibraciones proporciona un gráfico preciso del movimiento de la línea central del eje.
Resonancia
Resonancias Estructurales

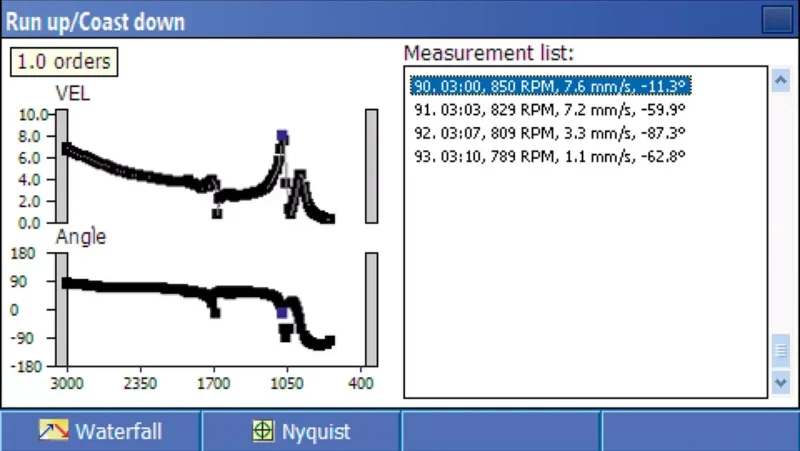

Las mediciones de aceleración/desaceleración y las pruebas funcionales son herramientas para el análisis de la causa raíz y muestran las características de vibración del bastidor de la máquina, las frecuencias de resonancia y la reacción a velocidades críticas.
Mantenimiento Correctivo
Equilibrio Dinámico

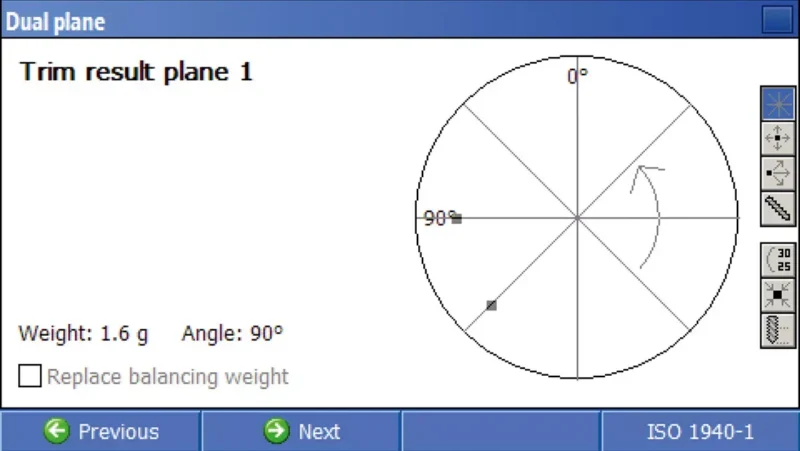

Equilibrado del rotor de campo en plano simple y doble según la norma ISO 1940-1 con una medición inicial de las vibraciones que guía al usuario a través de un procedimiento de equilibrado con sugerencias para corregir el desequilibrio.

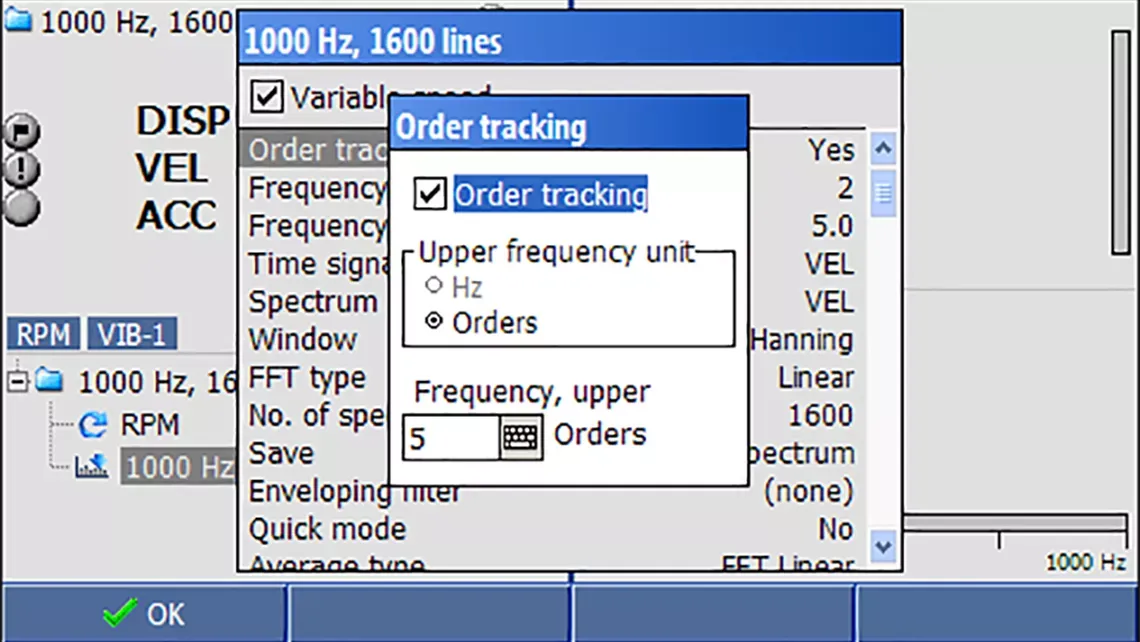

Seguimiento De Ordenes HD

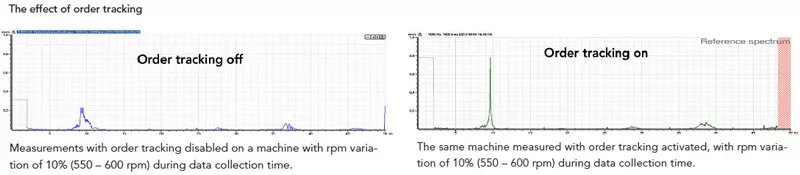

En maquinaria que funciona a velocidad variable, el análisis de vibraciones conHD Order Tracking proporciona confiable y resultados de medición muy claros, incluso cuando las RPM varían considerablemente durante el proceso de medición. Order Tracking se puede aplicar en un rango de RPM muy amplio, desde unas pocas hasta miles de revoluciones por minuto.
